Термоформер ФОРМЛАЙН‑R для жёсткой плёнки 450–700 мкм

Термоформовочная упаковочная машина для жёсткой плёнки

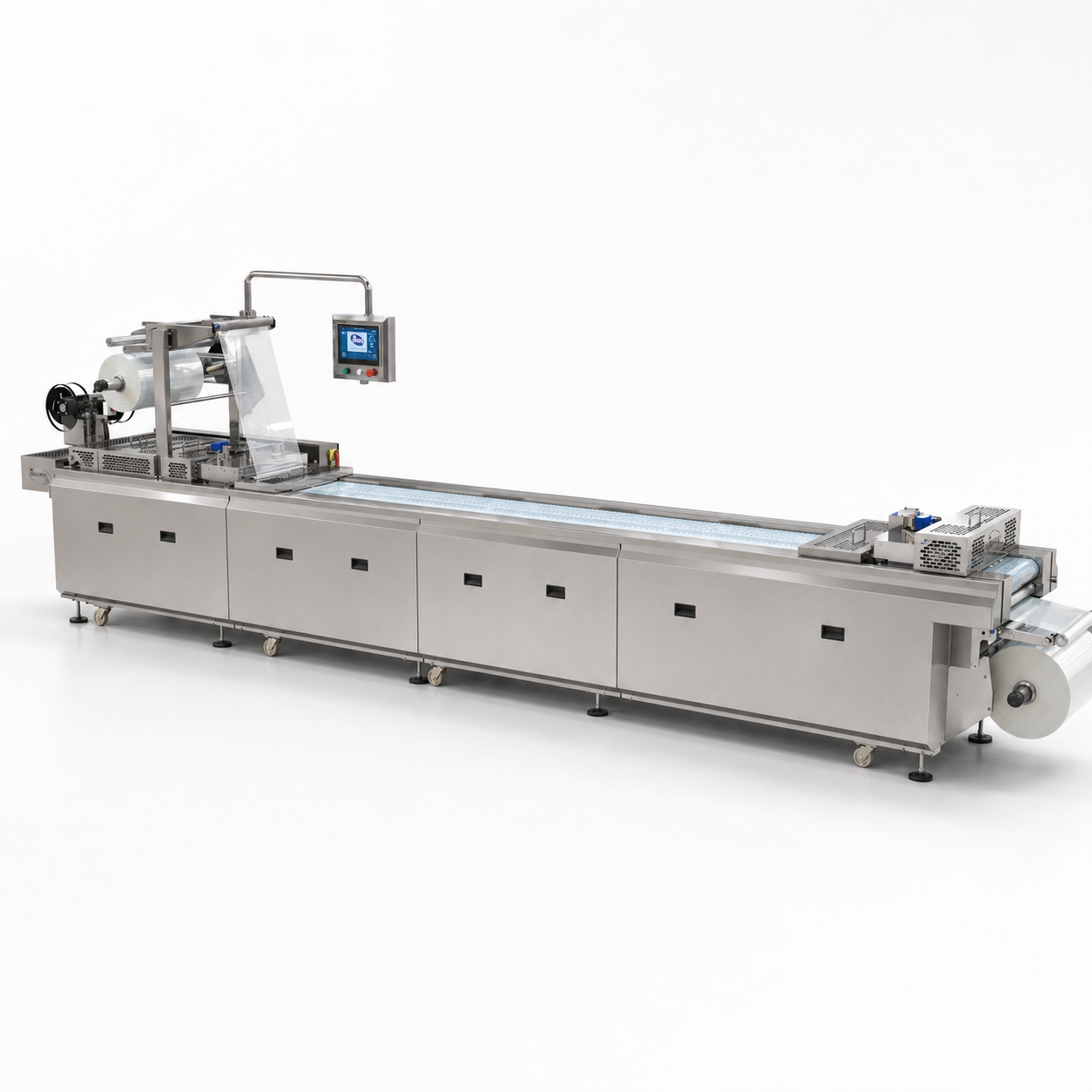

Термоформер ФОРМЛАЙН-R — усиленная горизонтальная термоформовочная машина ТАУРАС-ФЕНИКС для серийной упаковки пищевой и отдельных видов непищевой продукции в жёсткие формованные лотки.

Нижняя часть упаковки изготавливается непосредственно в машине из рулонной термоформовочной плёнки толщиной от 450 до 700 мкм. После загрузки продукта лоток закрывается верхней плёнкой, вакуумируется или заполняется модифицированной газовой средой, герметично запаивается и отделяется от общей ленты.

Главные особенности ФОРМЛАЙН-R: работа с жёсткой нижней плёнкой 450–700 мкм, новый узел нагрева, стандартный продольный шаг 300 мм с возможностью исполнения до 450 мм и производительность 12–16 упаковок в минуту, опционально — до 24.

Как работает термоформер ФОРМЛАЙН-R

Рулон жёсткой нижней плёнки устанавливается в узел размотки. Материал последовательно подаётся в зону нагрева и формования, где из него изготавливаются упаковочные ячейки заданной глубины и геометрии.

Сформированные лотки перемещаются в зону загрузки продукта. Затем машина подаёт верхнюю покрывную плёнку, выполняет вакуумирование или подачу газовой смеси, запайку и разделение упаковок с помощью продольной и поперечной резки.

• размотка и контролируемая подача жёсткой нижней плёнки;
• нагрев материала перед формованием;
• формование лотков заданной геометрии;
• перемещение лотков через зону загрузки продукта;
• подача верхней покрывной плёнки;
• вакуумирование или подача МГС;
• герметичная запайка упаковки;
• продольная и поперечная резка;
• разделение и отвод готовых упаковок.

Новый узел нагрева жёсткой плёнки

Работа с нижней плёнкой толщиной 450–700 мкм требует более длительного и равномерного прогрева материала перед формованием. Для этого ФОРМЛАЙН-R оснащается новым узлом нагрева и имеет увеличенную базу по сравнению с базовой моделью.

Параметры нагрева подбираются под толщину, состав и формовочные свойства конкретного материала. Это позволяет подготовить жёсткую плёнку к формованию лотков требуемой геометрии и глубины.

Важно: температура, продолжительность нагрева, глубина формования и параметры охлаждения определяются после испытаний выбранной плёнки и изготовления форматной оснастки.

Преимущества упаковки в жёсткий формованный лоток

Нижняя плёнка толщиной 450–700 мкм позволяет формировать упаковку с более устойчивой геометрией. Жёсткий лоток помогает защищать продукт, сохранять форму упаковки во время транспортировки и обеспечивать аккуратную выкладку продукции в торговой сети.

В отличие от трейсилера, ФОРМЛАЙН-R не требует постоянной подачи заранее изготовленных лотков: нижняя часть упаковки формируется непосредственно из рулона. Предприятие может менять размеры и конфигурацию лотка с помощью сменной форматной оснастки.

Упаковка мяса, птицы и колбасных изделий

Термоформер может применяться для упаковки стейков, порционных кусков мяса, мясных полуфабрикатов, колбас, сосисок, деликатесов и нарезок. Жёсткая нижняя часть упаковки подходит для продукции, которой требуется устойчивый лоток и презентабельная выкладка.

Для продукции из птицы возможна упаковка голеней, бёдер, филе, крыльев и других порционных частей. Для продуктов с костями и острыми краями плёнка обязательно проверяется на прокол и сохранение герметичности после вакуумирования.

Упаковка рыбы, сыра и готовой продукции

ФОРМЛАЙН-R может использоваться для упаковки рыбы, филе, рыбных стейков, морепродуктов, сырных брусков, порционных кусков, сырных слайсов и сыра Чечил.

После проведения испытаний возможна адаптация машины под готовые блюда, охлаждённые полуфабрикаты, овощи и комбинированные продуктовые наборы. Формат лотка и режим упаковки подбираются с учётом геометрии продукта, требуемого срока хранения и условий реализации.

На термоформовочном оборудовании уже проводились испытания упаковки сосисок, сыра Чечил, куриных голеней, стейков и бинтов. Итоговая конфигурация машины для каждого продукта определяется отдельно.

Вакуумная упаковка и упаковка в МГС/MAP

В режиме вакуумной упаковки воздух удаляется из упаковочной камеры перед запайкой. Такой способ может применяться для мяса, рыбы, колбасных изделий, сыров и другой продукции, для которой необходимо ограничить контакт с кислородом.

При упаковке в модифицированной газовой среде после удаления воздуха в упаковку подаётся заданная газовая смесь. МГС/MAP используется, когда необходимо сохранить объём продукта и исключить плотное прилегание верхней плёнки к его поверхности.

Режим упаковки подбирается индивидуально: состав газовой смеси, глубина вакуума, температура и продолжительность запайки зависят от продукта, плёнки и требований к сроку хранения.

Шаг упаковки 300 и 450 мм

Стандартный продольный шаг ФОРМЛАЙН-R составляет 300 мм. Для более крупных продуктов и увеличенных лотков машина может быть изготовлена с продольным шагом до 450 мм.

Продольный шаг обозначает длину участка плёнки, перемещаемого за один рабочий цикл. Размер отдельного лотка также зависит от ширины плёнки, количества ячеек в пресс-форме, перемычек между упаковками, глубины формования и выбранной системы резки.

Производительность ФОРМЛАЙН-R

Расчётная производительность машины составляет 12–16 готовых упаковок в минуту. При специальной конфигурации производительность может быть увеличена до 24 упаковок в минуту.

Фактическая скорость зависит от количества ячеек в пресс-форме, размера и глубины лотка, толщины нижней плёнки, режима вакуума или МГС, способа загрузки продукта и продолжительности запайки.

Производительность ФОРМЛАЙН-R указывается в готовых упаковках, а не только в циклах машины. Одна пресс-форма может одновременно формировать и запаивать несколько лотков за один цикл.

Автоматическая загрузка и интеграция в линию

В базовом исполнении продукт может загружаться в сформированные лотки вручную. По отдельному проекту термоформер интегрируется с дозаторами, системами распределения продукта и автоматическими загрузочными устройствами.

После термоформера могут быть установлены принтеры и маркираторы, верхние и нижние этикетировщики, чеквейеры, металлодетекторы, отводящие транспортёры и оборудование для групповой упаковки.

Упаковка бинтов и непищевой продукции

ФОРМЛАЙН-R может быть адаптирован для упаковки бинтов, перевязочных материалов и отдельных видов непищевой продукции. Для таких проектов отдельно согласовываются упаковочный материал, исполнение оборудования, требования к чистоте производства и способ запайки.

Возможность упаковки на термоформере сама по себе не означает получение стерильной упаковки. Для медицинских изделий необходимы отдельная валидация процесса и подтверждение соответствия отраслевым требованиям.

Чем ФОРМЛАЙН-R отличается от базового ФОРМЛАЙН

Базовый термоформер ФОРМЛАЙН предназначен для работы с нижней плёнкой толщиной до 300 мкм и имеет продольный шаг 300 мм. ФОРМЛАЙН-R рассчитан на жёсткую плёнку 450–700 мкм и оснащается новым узлом нагрева, для размещения которого используется увеличенная база машины.

ФОРМЛАЙН-R рекомендуется выбирать, если производству нужны жёсткие формованные лотки, увеличенный шаг до 450 мм или производительность 12–16 упаковок в минуту с возможностью увеличения до 24.

Для упаковки в более тонкую нижнюю плёнку можно рассмотреть базовый термоформер ФОРМЛАЙН .

Как заказать термоформер ФОРМЛАЙН-R

Для расчёта термоформовочной упаковочной машины необходимо определить продукт, размеры и массу порции, толщину и состав нижней плёнки, режим вакуума или МГС, требуемую производительность, продольный шаг, количество лотков за цикл и способ загрузки продукта.

ТАУРАС-ФЕНИКС проводит испытания продукта и упаковочных материалов, разрабатывает форматную оснастку, изготавливает оборудование, выполняет пусконаладочные работы, обучение персонала и сервисное обслуживание термоформеров.

Для подготовки предложения: предоставьте образцы продукта и плёнки, размеры будущего лотка, массу порции, требуемую производительность и предполагаемый режим упаковки.
