Комплекс групповой упаковки жестяных банок в гофрокороба

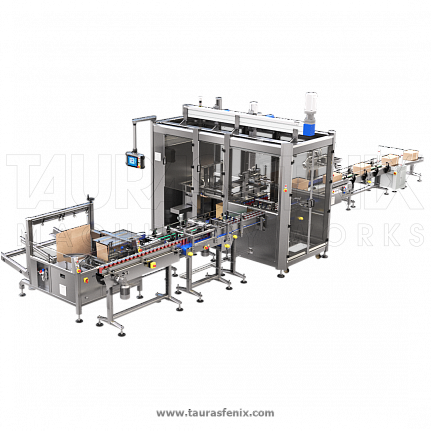

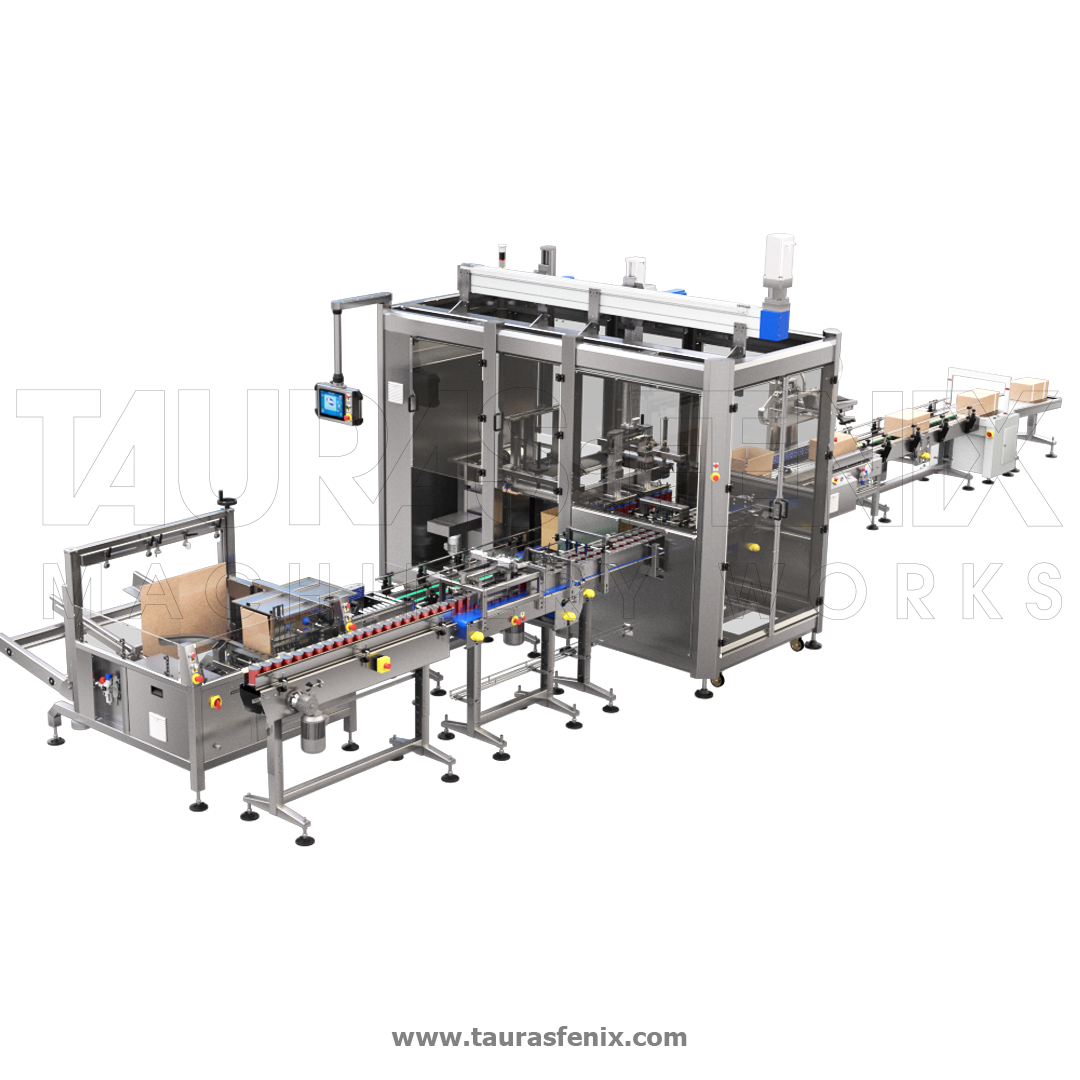

Комплекс групповой упаковки жестяных банок SPT-25 — автоматизированная линия TAURAS-FENIX для формирования блока консервных банок, укладки продукции в гофрокороба American case и последующей заклейки верхних клапанов клейкой лентой.

Проект реализован на мясокомбинате в Оренбургской области. Линия показывает, как упаковочное оборудование может автоматизировать участок после упаковочной машины: принять поток банок, распределить его по рядам, сформировать блок, уложить продукцию в короб и подготовить транспортную тару к дальнейшей логистике.

В состав комплекса входят транспортная система для подачи банок, участок группирования, автоукладчик банок в короб SPM-АУВМ-10, формирователь гофрокороба и автоматический участок заклейки заполненной транспортной тары.

Линия работает с консервными банками разных типоразмеров и несколькими схемами укладки: блоками по 9, 18 и 45 банок. Для банок с ключом схема подачи и укладки настраивается с учётом ориентации «ключ на дне».

Ключевое назначение комплекса: автоматизировать групповую упаковку консервных банок в гофрокороба: от подачи банок после упаковочной машины до закрытого короба, готового к дальнейшему перемещению.

География проекта: комплекс групповой упаковки жестяных банок внедрён на мясокомбинате в Оренбургской области.

Полезно: другие решения для транспортной и групповой упаковки представлены в разделе оборудование для групповой упаковки .

Упаковываемая продукция:

Комплекс предназначен для групповой упаковки консервных жестяных банок с продукцией в четырёхклапанные гофрокороба American case. Схема укладки подбирается под номер банки, высоту тары и количество продукции в коробе.

консервные жестяные банки;
банка №1 Ø76 мм, высота 31,5 мм;
банка №4 Ø76 мм, высота 70 мм;
банка №9 Ø76 мм, высота 95 мм;
банки с ключом при ориентации «ключ на дне»;
блоки по 9 банок;
блоки по 18 банок;
блоки по 45 банок;

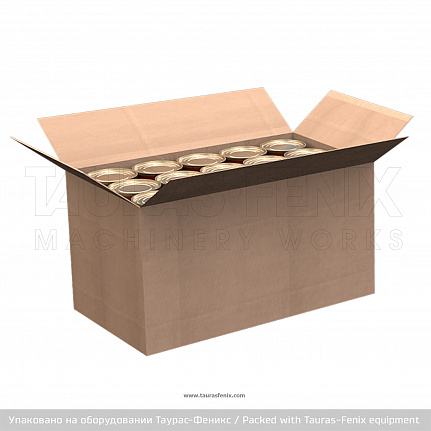

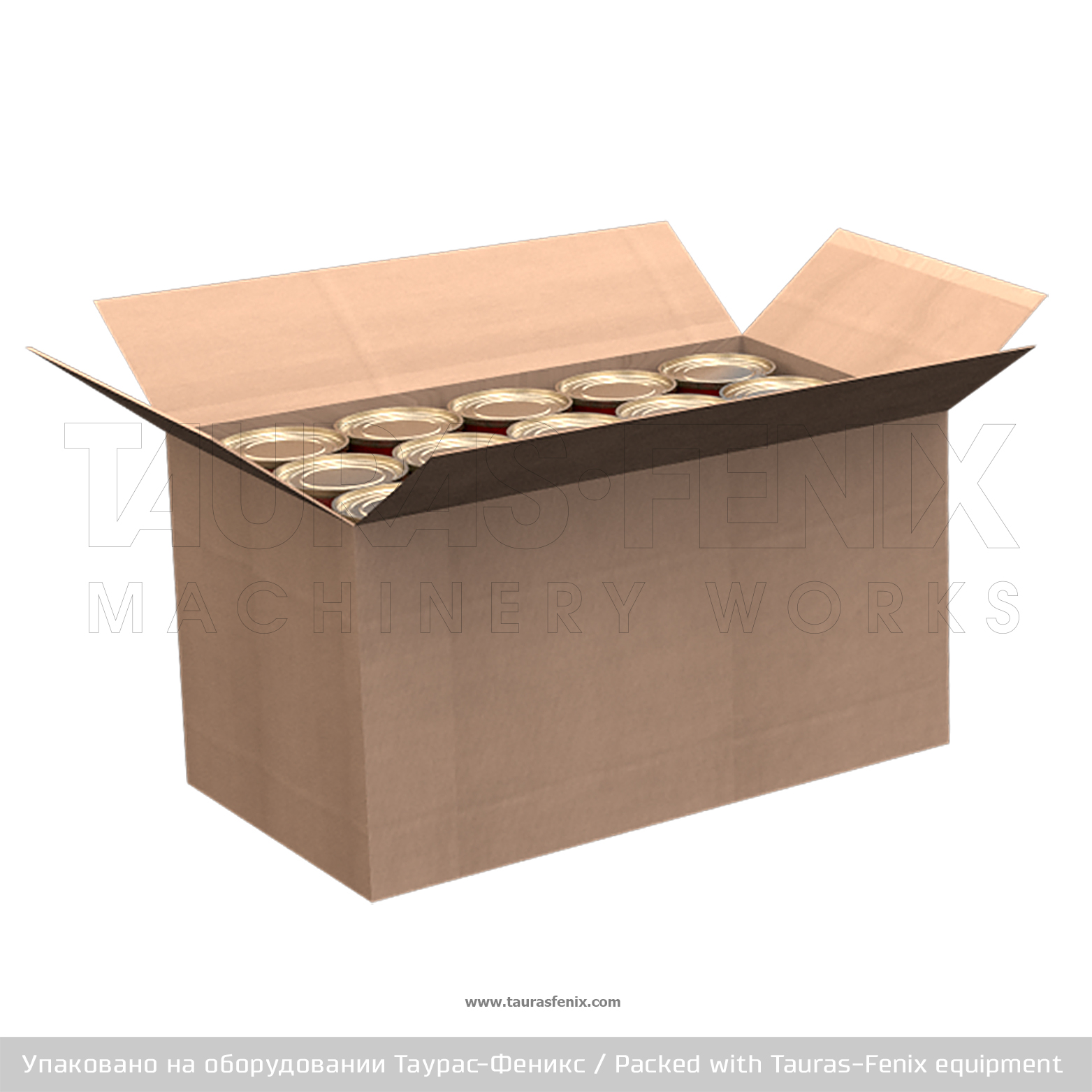

готовые гофрокороба с уложенными консервными банками.

Параметры подбора: номер банки, диаметр, высота, ориентация ключа, количество банок в коробе, схема блока, наличие прокладок и внутренние размеры гофрокороба.

Преимущества

реализованный проект групповой упаковки консервных банок в Оренбургской области;
автоматизация участка после упаковочной машины;
работа с консервными банками №1, №4 и №9;
формирование блоков 3×3×1, 3×3×2 и 5×3×3;
укладка 9, 18 или 45 банок в короб в зависимости от формата продукции;
ориентация банок с ключом по схеме «ключ на дне»;
автоматическое формирование гофрокороба American case;
автоматическая укладка блока банок автоукладчиком SPM-АУВМ-10;
возможность установки горизонтальных прокладок между рядами банок;
заклейка верхних клапанов короба клейкой лентой шириной 50 мм;
производительность до 7500 банок/час для согласованного формата;
снижение ручного труда на участке транспортной упаковки;
повторяемая схема укладки в каждом коробе;
интеграция с транспортёрами действующей упаковочной линии;
подготовка закрытых коробов к маркировке, складированию и отгрузке.

Практическая выгода: комплекс помогает автоматизировать коробовую упаковку консервных банок, сократить ручную укладку и получить стабильную транспортную тару для дальнейшей логистики.

Технические характеристики комплекса

Назначение	Формирование блока консервных банок, укладка в гофрокороб American case и последующая заклейка верхних клапанов.
Тип продукции	Консервные жестяные банки с продукцией.
Типы банок	Банка №1, банка №4, банка №9.
Габариты банок	Диаметр 76 мм; высота 31,5 мм, 70 мм или 95 мм в зависимости от номера банки.
Схемы блоков	3×3×1, 3×3×2, 5×3×3.
Количество банок в коробе	9, 18 или 45 шт. в зависимости от номера банки и схемы укладки.
Размер блока банок	228×228×70 мм; 380×228×285 мм; 228×228×95 мм; 228×228×63 мм.
Тип транспортной тары	Четырёхклапанный гофрокороб типа American case.
Внутренние размеры гофрокоробов	380×228×287 мм; 230×230×75 мм; 230×230×100 мм; 230×230×70 мм.
Промежуточные прокладки	Для блока 45 банок — 2 горизонтальные прокладки; для остальных форматов — без прокладок.
Размер прокладок	375×223 мм для формата с 45 банками.
Расчётная производительность линии	До 7500 банок/час на банке №9 при блоке из 45 банок.
Производительность группирования	До 125 банок/мин.
Производительность автоукладчика	До 10 циклов/мин при загрузке одновременно в два короба.
Производительность формирователя коробов	До 25 циклов/мин.
Магазин заготовок коробов	100–120 заготовок в зависимости от толщины картона.
Диапазон коробов для формирователя	Ширина 180–300 мм, длина 210–450 мм, высота 70–240 мм.
Производительность заклейщика коробов	До 20 коробов/мин.
Диапазон коробов для заклейщика	Ширина 130–400 мм, длина 200–500 мм, высота 70–400 мм.
Клейкая лента	Промышленная БОПП-лента шириной 50 мм.
Рабочая высота подачи банок	Около 950 мм на приёмном транспортном участке.
Высота входящего транспортёра группирования	920 ±30 мм.
Электропитание	220 В / 50 Гц для отдельных транспортных и формирующих узлов; 380 В / 50 Гц для автоукладчика и части оборудования линии.
Рабочее давление в пневмосистеме	0,6 МПа.
Требования к сжатому воздуху	Сжатый воздух без воды и масла, с содержанием твёрдых частиц до 40 мкм не более 4 мг/м³.
Материал каркасов и транспортных модулей	Конструкционная углеродистая сталь с порошковой окраской.
Условия эксплуатации	Закрытое сухое отапливаемое помещение, температура от +10 до +35 °C, относительная влажность не более 60% при +20 °C.

Важно для подбора: фактическая производительность зависит от типоразмера банки, схемы блока, качества гофрокороба, наличия прокладок, стабильности входного потока и требований к дальнейшей логистике.

Состав комплекса подбирается под типоразмеры консервных банок, схемы блоков, размеры гофрокоробов, производительность линии и требования к транспортной упаковке.

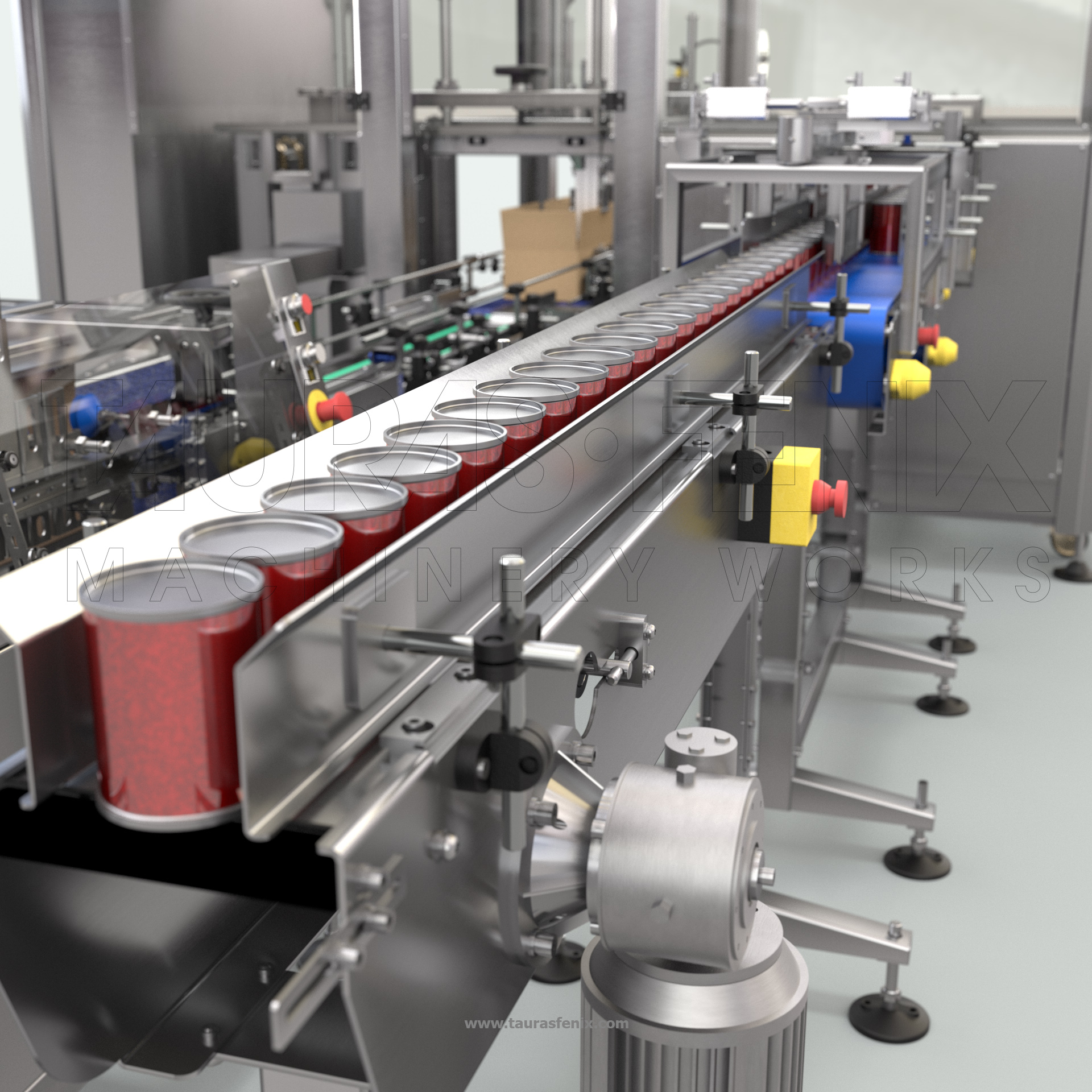

подающий транспортный модуль для приёма банок после упаковочной машины;
транспортный участок распределения потока;
направляющие для формирования нескольких рядов банок;
участок формирования блока жестяных банок;
отсекатель сформированного блока;

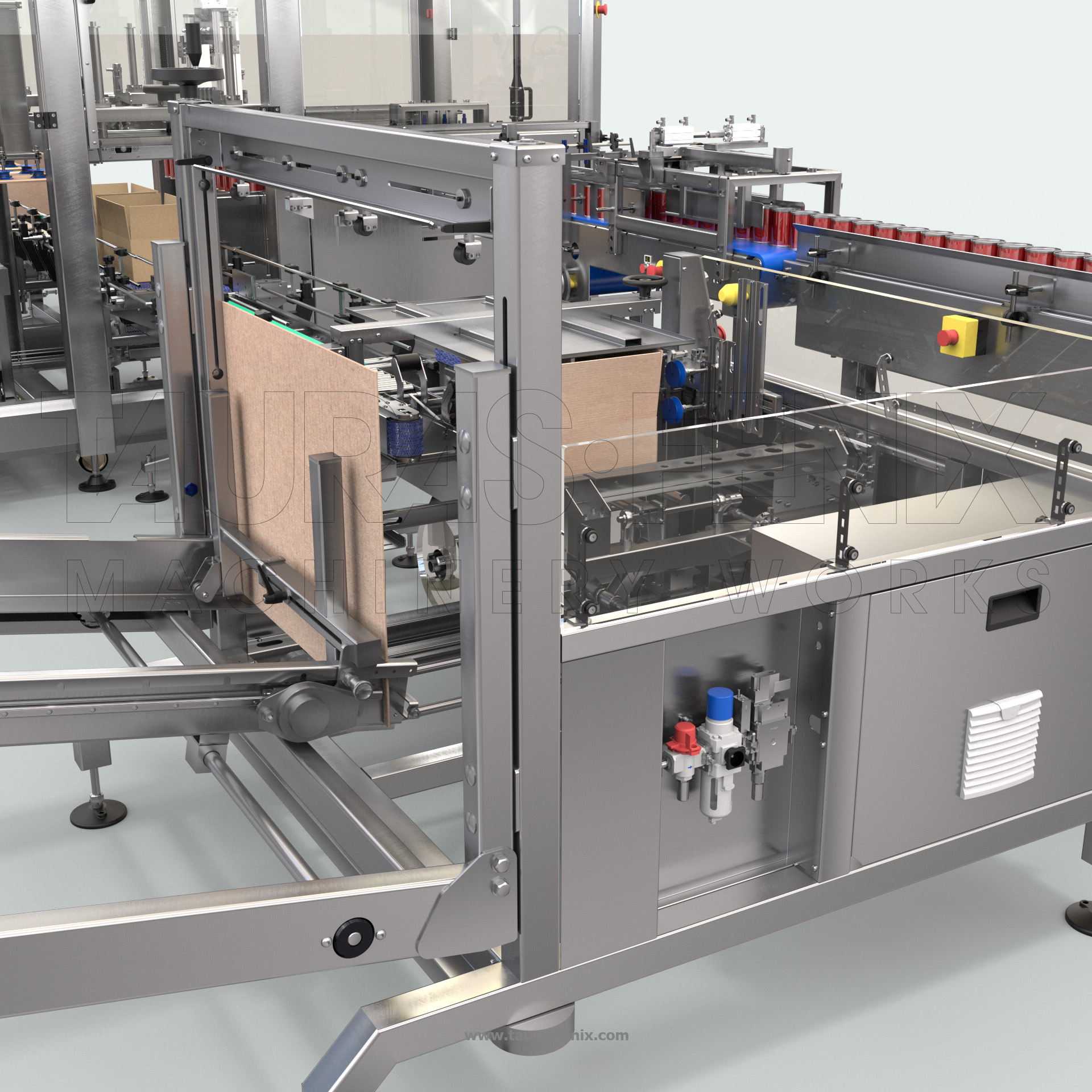

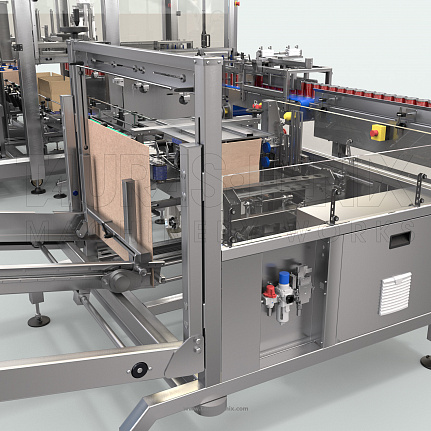

формирователь гофрокороба для автоматической подготовки транспортной тары;
транспортный модуль перемещения сформированных коробов;

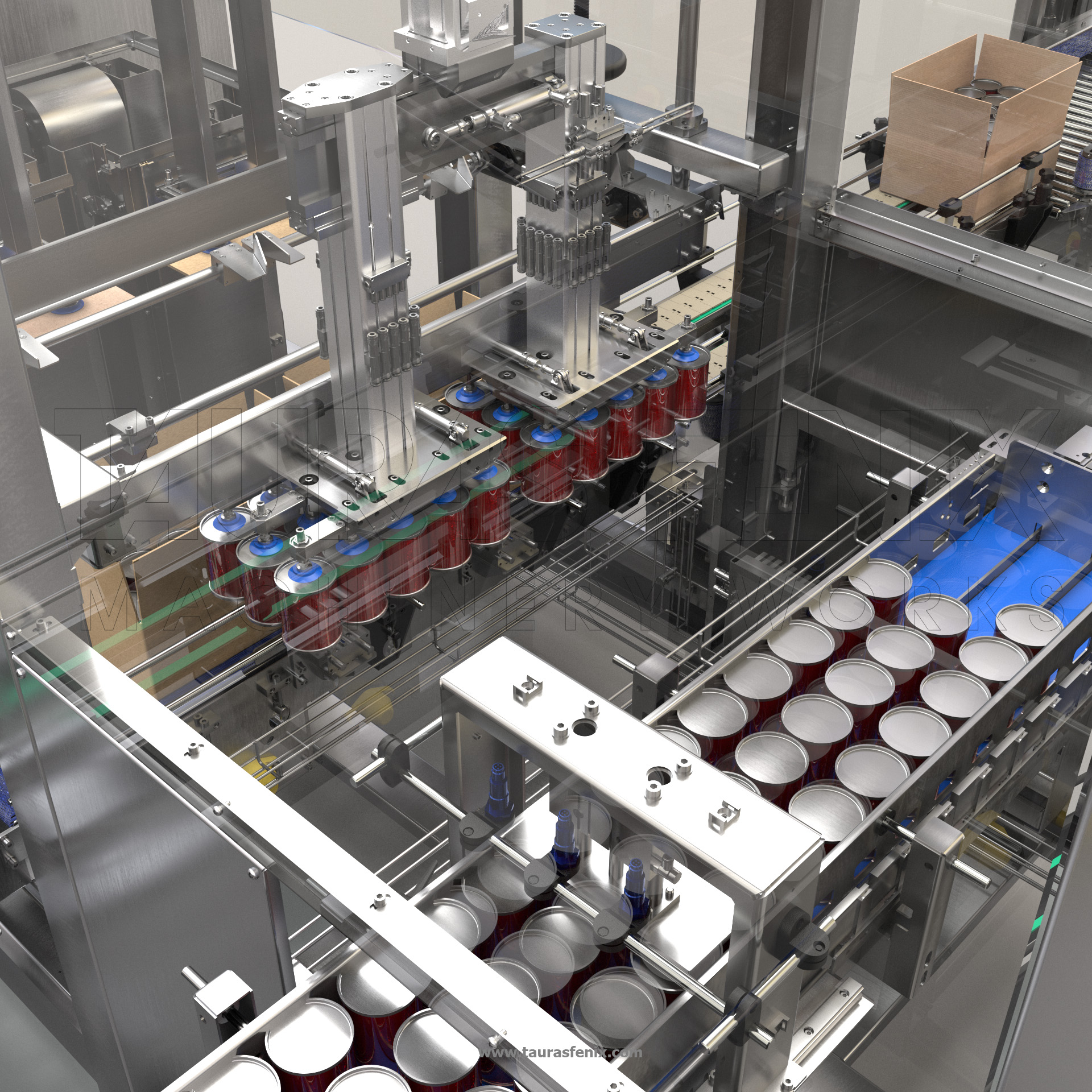

автоукладчик банок в короб SPM-АУВМ-10;
узел установки промежуточных прокладок при многоярусной укладке;

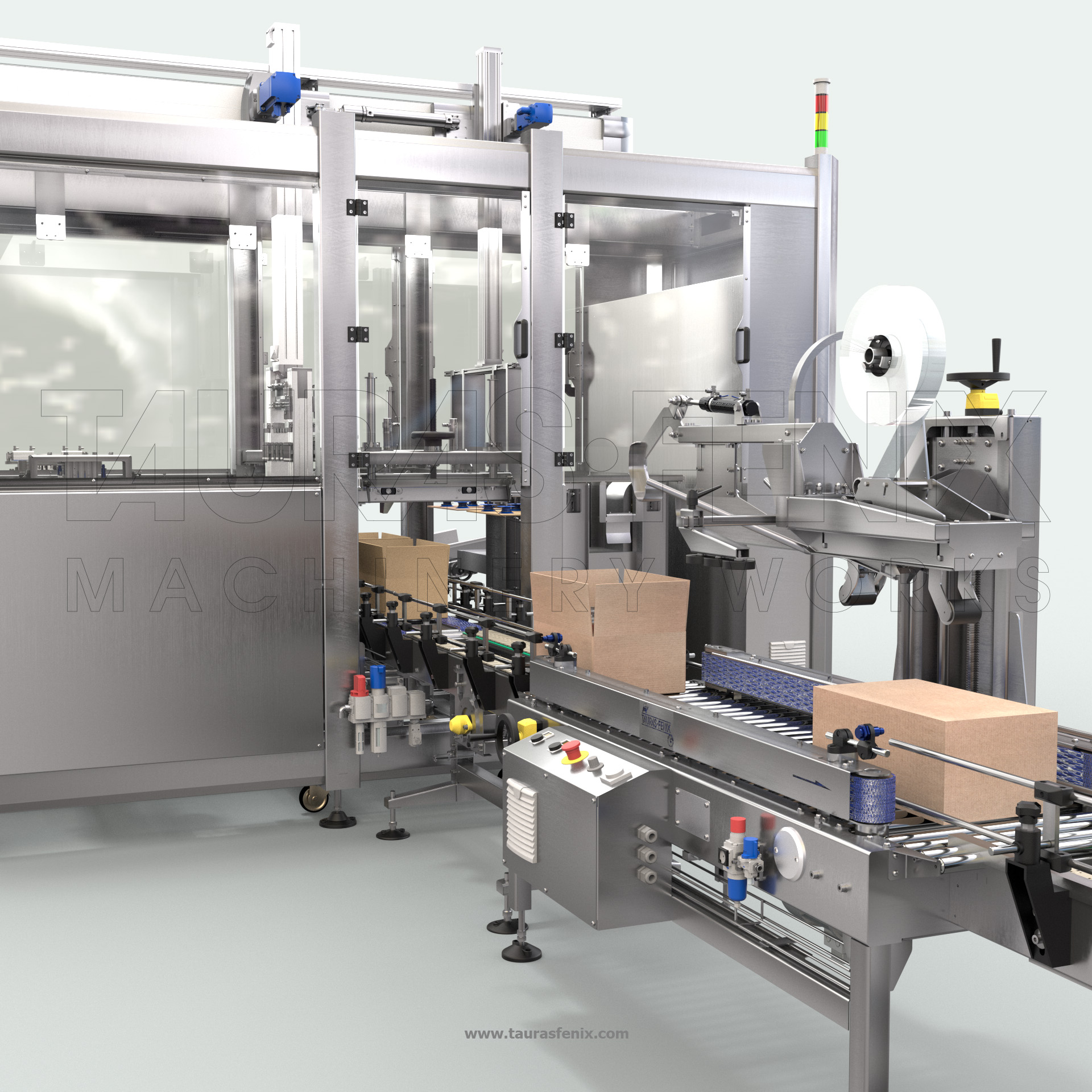

автоматический участок заклейки верхних клапанов гофрокороба;

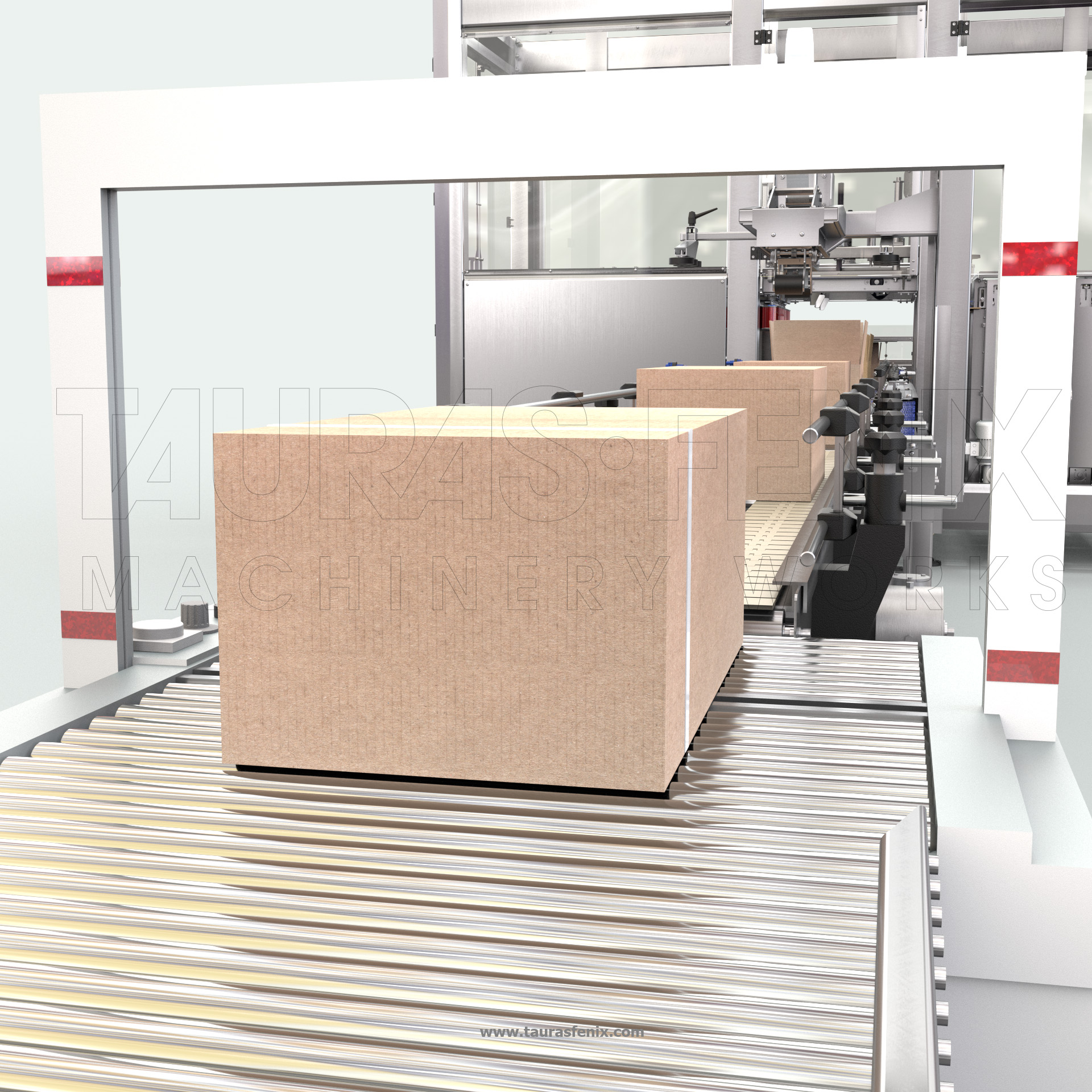

отводящий транспортёр заполненных коробов;
система управления комплексом.

Что закрывает этот набор узлов: приём банок, распределение потока, формирование блока, подготовку гофрокороба, укладку продукции, установку прокладок при необходимости, заклейку и отвод готовой транспортной упаковки.

Дополнительные решения для комплекса подбираются под тип банок, схему укладки, формат гофрокороба, наличие прокладок и требования к дальнейшей логистике.

адаптация под разные номера консервных банок;
исполнение под блок 3×3×1;
исполнение под блок 3×3×2;
исполнение под блок 5×3×3;
настройка ориентации банок с ключом по схеме «ключ на дне»;
узел установки горизонтальных картонных прокладок между рядами;
магазин заготовок гофрокоробов увеличенной вместимости;
адаптация под разные размеры American case;
регулируемые направляющие для распределения банок по рядам;
частотное регулирование скорости транспортных участков;
интеграция маркировки готовых коробов;
интеграция накопления или паллетирования после заклейки;
индивидуальная компоновка линии под производственную площадку.

Рекомендуемая логика выбора: исполнение комплекса лучше определять после согласования типоразмера банки, схемы блока, количества банок в коробе, прокладок, размеров гофрокороба и производительности действующей упаковочной линии.
